塑料通過擠出機塑化成均勻的熔體，并在塑化中建立的壓力作用下，并使螺桿連續地定溫，定量，定壓地?cái)D出機頭。大部份熱塑性塑料均采用此方法螺桿擠出機有多種不同的型號和規格，常用的擠出機就是螺桿擠出機。采用三科SKIV600A系列變頻器的擠出機主機傳動，可滿足擠出機的工藝要求和必要的工藝控制指標，通過實際運行來看，運行穩定，經濟效益明顯。
一：傳統擠出機傳動的特點
擠出成型設備的組成部分 一臺擠出設備通常由主機（擠出機）、輔機及其控制系統組成。 通常這些組成部分統稱為擠出機組。
①主機 ：一臺擠出機主機由擠壓、傳動、加熱冷卻三部分系統組成。 擠壓系統主要由螺桿和機桶組成，是擠出機的關鍵部分； 傳動系統中起作用是驅動螺桿，要保證螺桿在工作過程中具備所需要的扭矩和轉速； 加熱冷卻系統主要來保證物料和擠壓系統在成型加工中的溫度控制。
②輔機： 擠出設備的輔機的組成根據制品的種類而定。一般說來，輔機由劑透定型裝置、冷卻裝置、牽引裝置、切割裝置以及制品的卷取或堆放裝置等部分組成。
③控制系統：擠出機的控制系統主要由電器、儀表和執行機構組成。變頻器頻率可調范圍寬0-400HZ ，0.5HZ輸出180%轉矩，響應時間快，輕松滿足塑料擠出機的要求，還有抗干擾能力強大，不會受到擠出去的干擾，運行更加穩定高效。

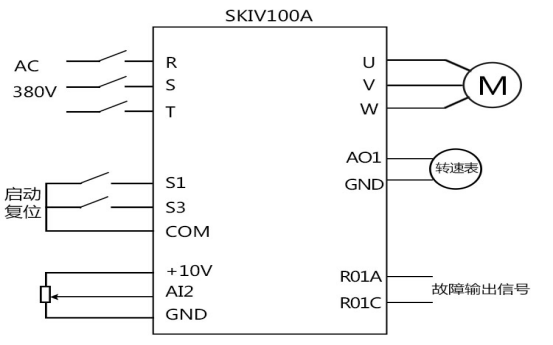

二：變頻器相關接線和參數設置
|
序號 |
參數設定 |
參數說明 |
|
1 |
P0.01=1 |
外部端子啟動 |
|
2 |
P0.05=15 |
下限頻率 |
|
3 |
P0.07=2 |
AI2通道電位器調速 |
|
4 |
P0.11=30 |
加速時間 |
|
5 |
P0.12=30 |
減速時間 |
|
6 |
P5.01=01 |
S1為正轉使能端子 |
|
7 |
P5.03=07 |
S3為復位端子 |
|
8 |
P6.02=4 |
繼電器1為故障輸出 |
|
9 |
P6.04=2 |
AO1運行轉速輸出 |
