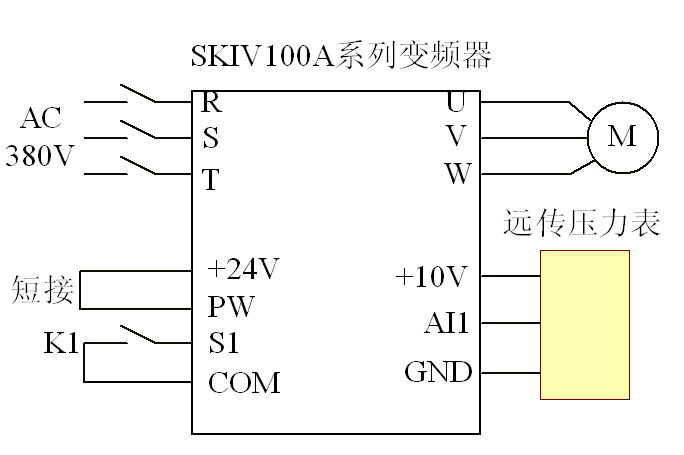

● K1 ---變頻器起停開關
● +10V---模擬量+10V電源
● AI1 ---模擬量輸入端子1
● GND ---模擬量參考0電位
參數設定：
● P0.00=0 V/F控制
● P0.01=1 端子指令通道
● P0.07=6 PID控制設定
● P1.06=1 自由停車
● P9.00=0 PID給定源選擇鍵盤給定（出廠默認值）
● P9.01=50 鍵盤預置PID給定（目標壓力，百分比形式）
● P9.02=0 PID反饋源選擇模擬量端子AI1（出廠默認值）
● P9.04=1.00 ---比例增益（P）
● P9.05=0.10S --積分時間（I）
● P9.06=0.00S --微分時間（D）
特別注意：跳線端子J1的AI1和中心短接 RP1□■■AI1
說明1：遠傳壓力表不要安裝離水泵出水口附近，若是一定要裝在出水口附近，則需要加裝緩沖罐。
2：變頻器參數設定好后，要測試一下是否設定正確。簡單測試方法是：壓力表三根線先不需要連上，其它線接好，變頻器上電，合上開關K1，變頻器能正常運行，頻率上升至50Hz，再用導線短接+10V與AI1端子，變頻器輸出頻率降至零，則說明變頻器設定參數正確。
3： 遠傳壓力表連線判別方法：遠傳壓力表壓力為零時，用數字萬用表電阻檔兩兩測量壓力表的三根線，找出其中最大電阻的兩根線（390R-400R），第三根線則是信號線，標上AI1標識；再以這根信號線（標識為AI1）為點，分別測量其它兩根線，最小電阻值（10R-20R）的這根線是地線，標上GND標識；最大電阻值（360R-380R）的這根線是電源線，標上+10V標識；
4：用戶需要水管壓力大小在此例中可調功能碼P9.01的值，具根計算方法如下：
設定壓力=遠傳壓力表最大量程×（P9.01）%
