當一臺變頻器無法直觀判斷好壞時候，要明白一個道理，一個設備的好壞在工作中是相對而言的，首先變頻器作為一個用來驅動電機運轉設備，它的主要功能就是調速，在接線正常，參數合理，負載沒有故障的前提下，如果可以按要求控制電機的轉速，波動誤差小于設備要求，這種就是好的變頻器。

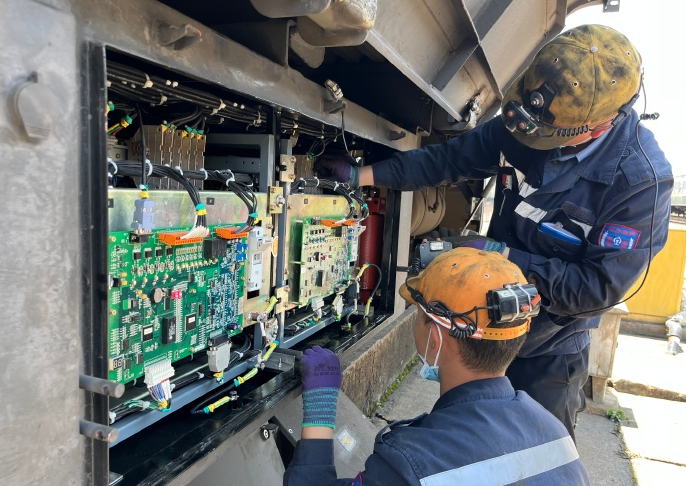

設備的好壞一般來說光看外表是看不出來的，但是，對變頻器進行好壞判斷最簡單的方法是通電檢測；檢測時最好將功率小于變頻器輸出端的電動機連接到比額定功率更小的輸出端，以便了解其內部的軟件質量，尤其是通電后的低頻大轉矩，是測試變頻器算法的直接有效方法，在修改好參數后，將設備調制成5 HZ范圍內的，看負載馬達的轉矩有多大，看馬達的轉速有多均勻變化，再者是觀察輸出波形是否完美，以及短時間頻繁啟動，觀察電流電壓峰值，這些方法都可以檢驗變頻器軟件的性能。
通電前用萬用表1Kω檔檢查輸入側r、S、T輸出側的u、v、w的電阻值，確定變頻器是否通電。
首先切斷輸入線R、S、T和輸出線≥、V、W，測量整流電路和逆變電路是否正常。
1、測試整流電路部分。
將萬用表調整到電阻X1Kω檔，紅表筆接入p端，黑表筆接入r、s、t端，應具有約數十千歐元的電阻值，并且基本相同。將黑表筆接入p端，紅表筆接入r、s、t，接近無限大的電阻值。將紅表筆接入n端，重量以上的步驟應具有相同的結果。電阻值三相不平衡或紅表筆接入p端時，電阻無限大，可判斷電路異常，整流橋故障。如下圖所示。
2、檢測逆變電路。
紅探頭依次接P端，黑探頭接U、V、W，應該有幾十千歐姆的電阻，各相電阻基本相同。將黑色探針依次連接到P端，紅色探針依次連接到U、V和W端，電阻接近無窮大。將黑色探針連接到N端，重復上述過程，得到相同的結果，否則可以確定逆變器模塊故障。紅探頭依次接P端，黑探頭接U、V、W，應該有幾十千歐姆的電阻，各相電阻基本相同。將黑色探針依次連接到P端，紅色探針依次連接到U、V和W端，電阻接近無窮大。將黑色探針連接到N端，重復上述過程，得到相同的結果，否則可以確定逆變器模塊故障。
上電學測試只有在上述檢測正常后才能進行。上電前后，根據故障顯示內容，判斷故障?？词欠裼姓ｏ@示結果。如下圖所示。
在整個通電檢測的過程中都需要注意，如果發現冒煙、異響、異味等異常時立切斷電源，同時查看變頻器所顯示故障代碼是什么。假如沒有異常，這時就按面板上的設置鍵，進行面板操作或端子控制，頻率設定，加減速度設置等等。不同生產廠家的變頻器，則需要看對應的使用說明書進行。
通過以上措施才能夠初步判斷變頻器是否可以用。
怎樣看出變頻器好壞？
通常來說能夠滿足調速要求的變頻器就是正常的。通用頻率往往精確到小數點后一位，如0.01HZ，對于50HZ的額定頻率，0.01÷50=0.01%，但這只是顯示器上的分辨率，實際上往往達不到。一般V/F開環控制精度可以控制在0.5%以內，而很多負載一般都是轉速波動的，特別是對于風機和水泵，精度要求比較粗糙，由于變頻器只要控制電機帶負載運行速度波動在5%以內，變頻器就算是能夠正常運行。
假如說變頻器控制的電機轉速波動超過5%，這樣也并不表明變頻器就一定壞了?？赡苤皇怯捎谝恍﹨嫡{整不當造成的，比如V/F比設置不合理，加減速時間短，可能造成加減速波動劇烈。這時，重新調整參數就可以解決問題了。
就矢量控制的變頻器而言，由于有編碼器反饋，最高精度可以達到0.01%，與分辨率相一致，這當然是在穩定狀態下的精度，實際上，加速和減速也會有很大的差別，一般的設備對此不需要那么高。一般情況下，約0.05%能滿足大多數設備的控制要求。
矢量控制取決于電機模型參數的精度，與變頻器中增益、積分等一些參數的調整有很大關系。很多時候你覺得變頻器不能工作，是因為電機加速度弱，速度波動大，往往是參數問題。調整一下就好。
變頻器損壞的標準是無法拖動電機運行。
實際上，由于硬件問題而引起的轉速波動的變頻器是很少的，因為變頻器設計有許多保護功能，如過流、過壓、欠壓、過熱、過載、缺等，當發生這種情況，并且發生了無法復位的情況時，可以認為變頻器是有硬件問題的，當然前提是外部線路正常，電機和負載沒有任何問題。
如開機不顯示，往往是開關電源燒壞，造成主板不供電，顯示屏不顯示。還有些情況是空負荷運行正常，而帶負荷過流過載報警，這些一般都是驅動回路出現問題或模塊耐壓不足所致。但是若為加減速過流，這樣會導致母線電老化加速，當然該狀態下需要進行修理更換電容。
對于出現短路跳閘、冒煙或運轉時有異味的，當然可以人為地將內部元件燒毀，也不能繼續使用。有一些是主板出現故障顯示正常，但不能接受控制邏輯啟動運行，在恢復出廠值、重新設置排除參數混亂時，也可以認為是變頻器出現故障。
