總體設計計劃如下：在系統構成中，從站經過PLC控制
風機變頻器、除塵系統以及管道分流系統，而風機則在變頻驅動下運轉。系統主站，即PLC經由CC-Link現場總線控制從站，同時經CC-Link對變頻設備、除塵系統以及管道分流系統展開榮譽控制，以免PLC從站發作毛病而招致整個通風系統處于癱瘓狀態。該系統設計計劃具有較強的可視化管理特性，經過中央監控中心即可在組態技術支持下遠程監控系統運轉情況。
1)變頻技術結合PLC控制系統。在風機變頻調速總體設計計劃中，系統關鍵局部即為變頻調速+PLC控制系統，風機遭到PLC控制并在變頻器作用下完成變頻調速，進而到達節能目的。系統經過閉環控制辦法對風機轉速停止控制和調整。風機出風口區域配置壓力傳感器以及風速傳感器，系統可以剖析風速傳感器以及壓力傳感器輸出信號，對巷道通風狀況作出精確判別。假使風速與風壓難以滿足巷道通風請求，系統則會發布指令對風機轉速停止調整，從而確保巷道通風請求，保證煤礦平安消費順利停止，見圖2。煤礦通風機系統并未對風速作出過于嚴厲的請求，因而風速合格范圍數值較為廣泛，頻繁調理風速并無必要。在本系統中，應經過三段速形式來調整、控制風機速度，假如巷道風速不契合煤礦平安消費需求，系統則經過PID算法對變頻調速運轉頻率加以自動、恰當?shù)恼{(diào)理，進步風速直至平安消費請求。
2)管道分流。煤礦井作業過程中常常伴有大量有害氣體，直接釋放，排至大氣中則會招致嚴重污染問題。依照想象，關于超標有害氣體應經過敷設管道等辦法對風機所排廢氣導送至特制管道，并采取熄滅處置。但就本次設計而言，我們僅選擇以管道分流的方式處置風機排出氣體，關于熄滅系統設計不作深化討論。

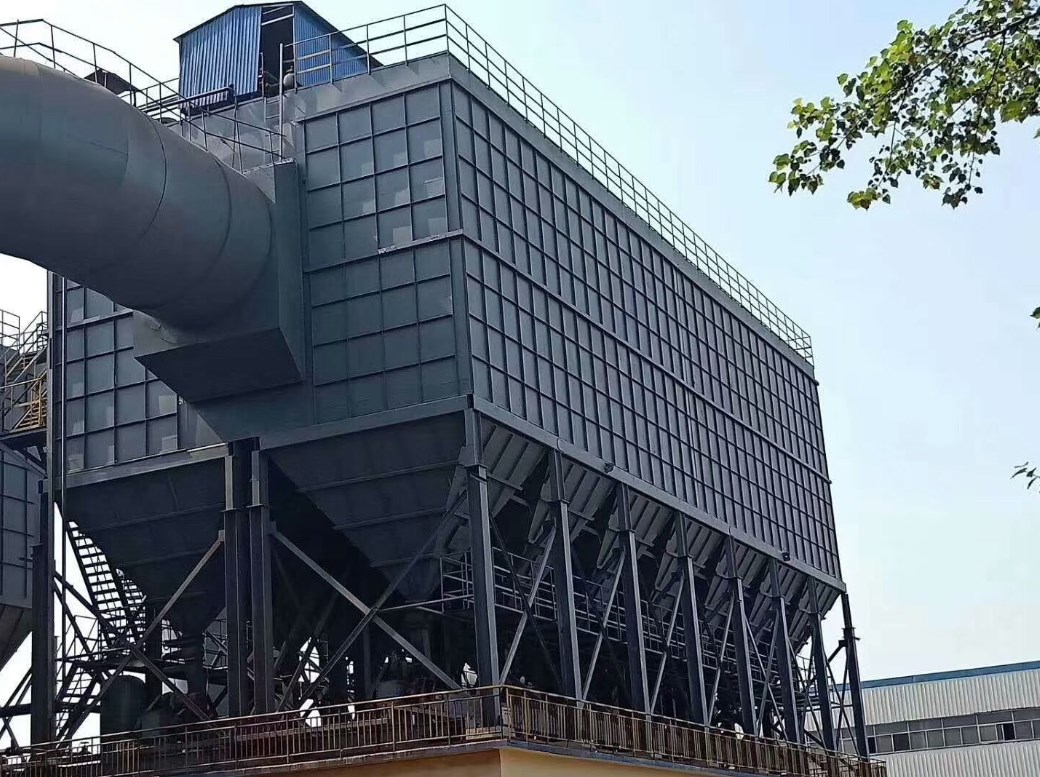

3)除塵安裝。煤礦消費具有較大特殊性，其中通風機中排出大量粉塵與氣體混合，假使不及時處置粉塵問題，則會形成嚴重的大氣污染問題。所以在設計該系統時應著重于除塵環節，經過有害氣體檢測實驗對風機排出氣體停止評價和檢驗，關于尚未超標的有害氣體可引入除塵安裝。除塵安裝設計如下圖3：以濕式振弦除塵器為主，取顆粒傳感器設置安裝入口區域，檢測氣體中混雜的粉塵含量，并計算除塵安裝噴水量，對噴水量予以靈敏調理，以有效除塵。
4)從站人機交流。本系統中PLC從站配置均有觸摸屏，為人機交流發明了便利的溝通橋梁。操作者可應用人機界面啟動通風系統，或予以中止，并且可以對變頻電流、輸出電壓、巷道空氣情況、輸出電壓以及電機轉速等數據予以實時監測。
5)組態監控技術。所謂組態監控，即應用組態軟件操作PLC主站內部資源，對現場風機運轉情況停止遠程實時監控，同時還可完成變頻參數的遠程更改與設置。除此之外，為系統模型提供一種模仿實踐的信號給定是設計中組態的另一項重要功用。
6)主站PLC。在整個控制系統中，主站PLC是中心所在，整體功用包括如下兩點：
第一，從站PLC冗余。一旦從站控制系統中PLC遭到不測要素干擾影響而中止工作，那么主站OLC可應用CC-Link現場總線遠程控制通風機系統，以免煤礦井下通風中綴。
第二，采集信息。在CC-Link的支持下，主站PLC可以實時讀取變頻頻率、輸出電壓以及電流等指標參數，并顯現在組態界面上。所得數據也可經由CC-Link發送至從站PLC，操作者經過觸摸屏可接納到顯現的數據信息。
7)報警電路。本系統中報警方式分為兩種：1)報警指示燈會在變頻設備工作狀態異常的狀況下處于持續點亮狀態，并發出報警聲音，而通風機在此種狀況下已中止運轉，巷道處于風險狀態。2)報警電路會在從站不工作的狀態下發出聲光報警，PLC主站控制報警電路，而報警信號則以聲光閃爍報警為主。
