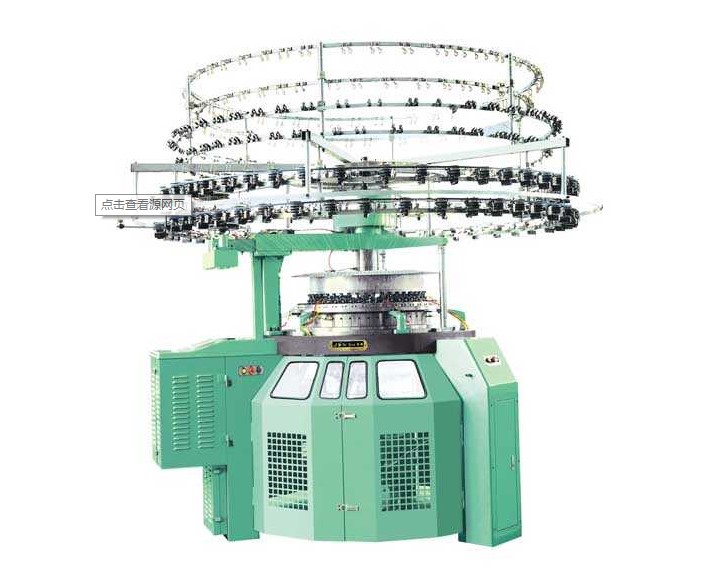

針織大圓機是紡織企業在生產編織毛衫的過程中常會采用到的一種紡織設備。這種設備在織物編織過程中，通過采取圓周運動的方式，以選針來編織花型，而且編織花型的質量能夠通過各選針的方法來提高水平，同時由于圓機的顯著特點就是產量高，因此深受毛衫生產企業的青睞，目前針織大圓機現已經廣泛地應用于紡織行業。
一、工藝要求：
針織大圓機要求電機不能出現反轉和回轉，否則針床的針將被折彎甚至折斷，有的設備并未安裝單向軸承，系統正反轉取決于電機控制，需適當采用直流制動功能。
系統采用多段速度；
點動：5?6Hz點動運行；
工作：最高80HZ,高速織布運行，設定頻率由模擬量給定或變頻器開環頻率數字給定；
收布：20HZ，低速收布運行，當布匹織到一定長度時，需以20Hz左右的低速緩慢收布。
二、性能要求：
織布時負載較重，點動/啟動要迅速，要求變頻器低頻大轉矩，響應速度快。變頻器采用矢量控制模式，以提高電機穩速精度和低頻轉矩輸出。

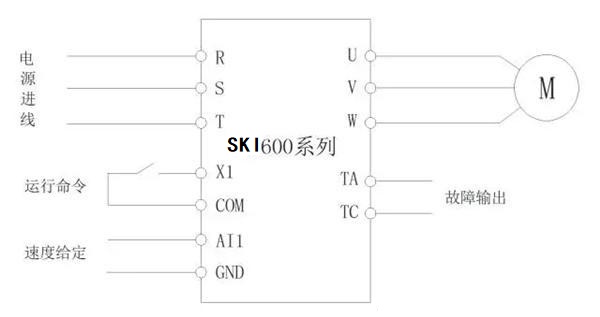

控制接線：
針織大圓機控制部分采用單片機或PLC+人機界面控制，對變頻器進行端子控制起停，模擬量給定頻率或使用多段頻率給定。
對于多段速控制目前基本有兩種控制方案，一種是利用模擬量給定頻率，不管是點動還是高速低速運行，模擬量信號以及運行指令由控制系統給出；另一種是利用變頻器自帶的多段頻率給定，控制系統給出多段頻率切換信號，點動由變頻器自身提供，高速織布頻率由模擬量給定或變頻器數字給定。

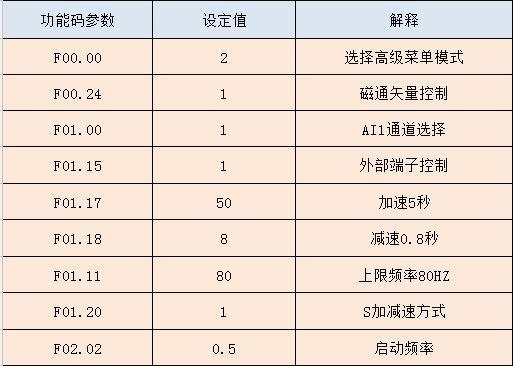

變頻器參數設置：
調試注意事項
1、采用SKI600磁通矢量控制模式，根據電機銘牌設置電機參數，旋轉自學習。
2、避免回轉，有的針織大圓機系統加裝了單向軸承的機器，但是某些大圓機在機械上沒單向軸承，輕微的反轉可能就會損壞針盤，所有要控制好電機，需對變頻器設置停機直流制動參數，確保停機時電機軸完全剎住。

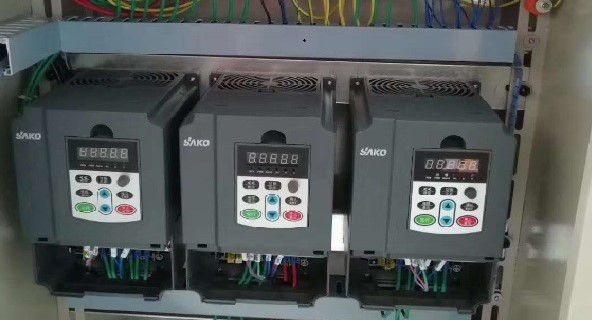

SKI600在針織大圓機上的作用
1、具有S型加減速啟停平滑；
2、磁通矢量控制模式，低頻大力矩、響應速度快；
3、減速加直流制動功能，停機和制動穩定；
4、采用磁場矯直功能，避免設備反轉造成斷針。
