無源濾波器可不可以用于變頻器的諧波治理?小編認為這個明顯是不能的。這是為什么呢，下面大家可以看看小編的想法。
第一：濾波效果不確定：
這種濾波器與變頻器組合起來時，并不能保證傳動系統的諧波電流發射滿足特定的要求，因?yàn)闉V波器的實際效果與電網的阻抗有很大關系;

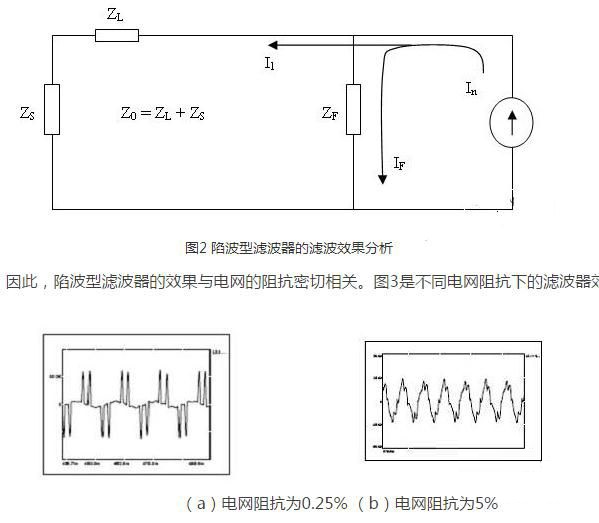

用如圖2所示的電路來分析濾波器的效果。圖中，ZS表示變壓器的阻抗，ZL表示線路的阻抗，(ZS+ZL)代表了電網的阻抗。利用并聯電路分析的方法可知，流過濾波器的諧波電流越大，意味著流入電網的諧波電流越小，也就是濾波器的效果越好。
而流入濾波器的諧波電流的大小取決于電網阻抗與濾波器的阻抗ZF的比值，這個比值越大，濾波器的濾波效果越好。
當濾波器的阻抗ZF一定時，線路的阻抗Z0越大，濾波效果越好。如果線路的阻抗一定，則濾波器的阻抗ZF越小，濾波效果越好。
圖3不同電網阻抗對陷波器濾波效果的影響
第二：吸收上游諧波電流：

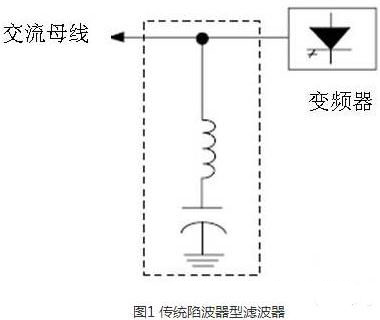

陷波型濾波器對于特定的諧波電流提供了一個低阻抗的通路，因此，不僅變頻器產生的諧波電流能夠被旁路，來自上游的諧波電流也會被旁路，這就容易造成濾波器過載，甚至損壞。
第三：發出過大容性無功：
陷波型濾波器由于采用較大的電容，因此會發出較大的容性無功。這對于傳統的工業電網是好事，因?yàn)榭梢栽跒V波的同時，補償無功功率。但是，變頻器本身并不需要容性無功，濾波器發出過大的容性無功，會使傳動系統成為一個電容性的負載，對電網造成不良的影響。
第四：可能與系統發生諧振：
陷波電路在調諧頻率以外的頻率呈現電容性或電感性，極有可能與系統的電容或電感發生諧振，造成系統不穩定，嚴重時，甚至?xí)p壞系統。
總結：所以小編認為無源濾波器不可用于變頻器諧波治理，諧波濾波器必須根據你的需求去專門設計，從而避免各種問題及缺陷。
