三科SKI600系列矢量重載變頻器+繩鋸機的組合一經推出就在市場上取得了可喜成績，備受各地客戶的好評。SKI600系列矢量重載變頻器與繩鋸機組合性價比高，能夠在滿足了工況現場要求的同時,也充分發揮了SKI600系列矢量重載變頻器低頻大力矩和高頻穩定等特性。在提高工作效率與節能省時等方面取得了良好的應用效果。

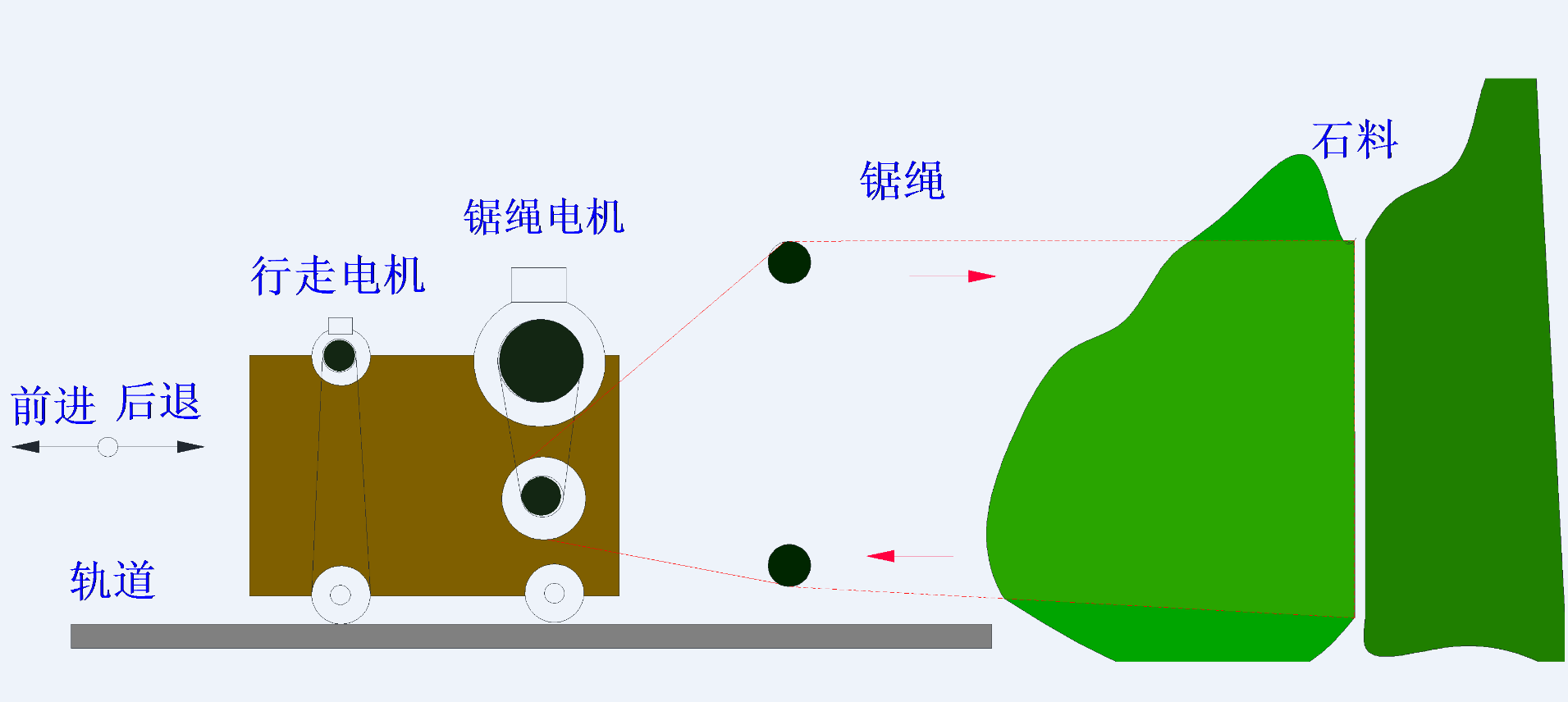

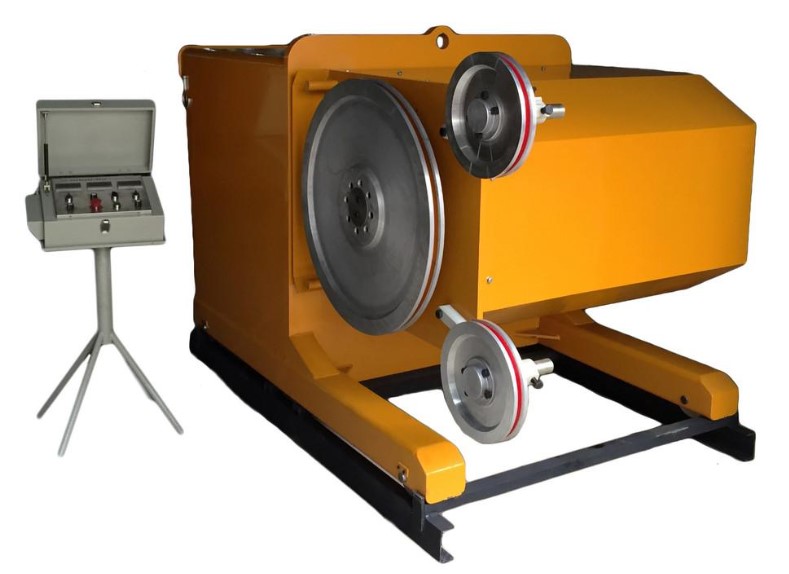

作為開山設備的繩鋸機，通常是由兩臺電機驅動的，其中大的是鋸繩電機帶動鋸繩，鋸繩套在已鑿出縫隙的山體上高速運行，而小的則是行走電機，帶動鋸床沿石頭被鋸開的方向向后緩慢前進。可對較厚的混凝土實現各種切割，能保障橋梁、橋墩、碼頭平臺、水下混凝土樁的靜力切割拆除保證原結構不受損壞。
繩鋸機工藝要求
1、由于鋸繩要帶載啟動，要求變頻器有很好的低頻力矩特性。
2、變頻器必須有掉載保護，一旦斷繩必須立即停機。
3、礦山切割面往往是不規則，繩鋸機鋸床移動速度必須根據切割面積與負荷的變化實時調整。移動太快造成過載或繃斷鋸繩；移動太慢鋸繩張力太小打滑造成鋸繩松弛打絞，絞斷鋸繩。

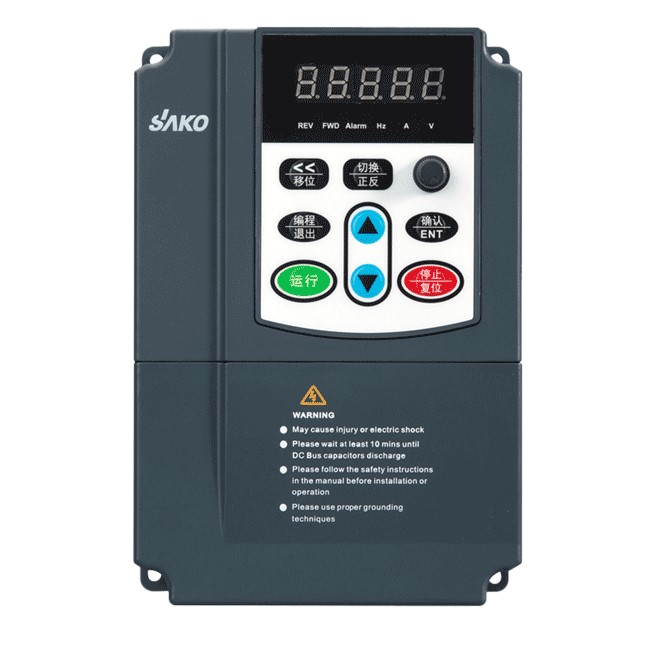

三科SKI600系列矢量重載變頻器在繩鋸機上的應用優勢
1、電流矢量型變頻器，低頻力矩大，0.5Hz即可輸出150%的額定轉矩。
2、具有靈活的頻率源疊加方式，輔助頻率源可以相對主頻率源或最大頻率調整。
3、多功能模擬量輸出和脈沖輸出口可以直接監視電機運行電流，監視主機負荷無須另加電流互感器和變送器。也就是說：鋸繩電機電流可通過模擬量精確表達出來。
4、變頻器可以提供斷繩保護功能。
5、行走電機PID控制自動化程度高。
6、可對輸出轉矩進行持續調節輸出。
7、負載控制平穩，精確，能根據切割面的變化，及時調整移動速度，系統波動小。
8、避免電流互感器和模擬量輸入輸出模塊在礦山水、粉塵等惡劣環境下?lián)p壞，降低故障率與損耗；
9、調試簡單方便，省去PLC及其編程的麻煩。
SKI600系列矢量重載變頻器+繩鋸機控制方案
功率較大的鋸繩電機和功率較小行走電機分別由兩臺變頻器控制，若切割質地較硬石頭時電流較大，鋸床會降低行走速度，直至停機。

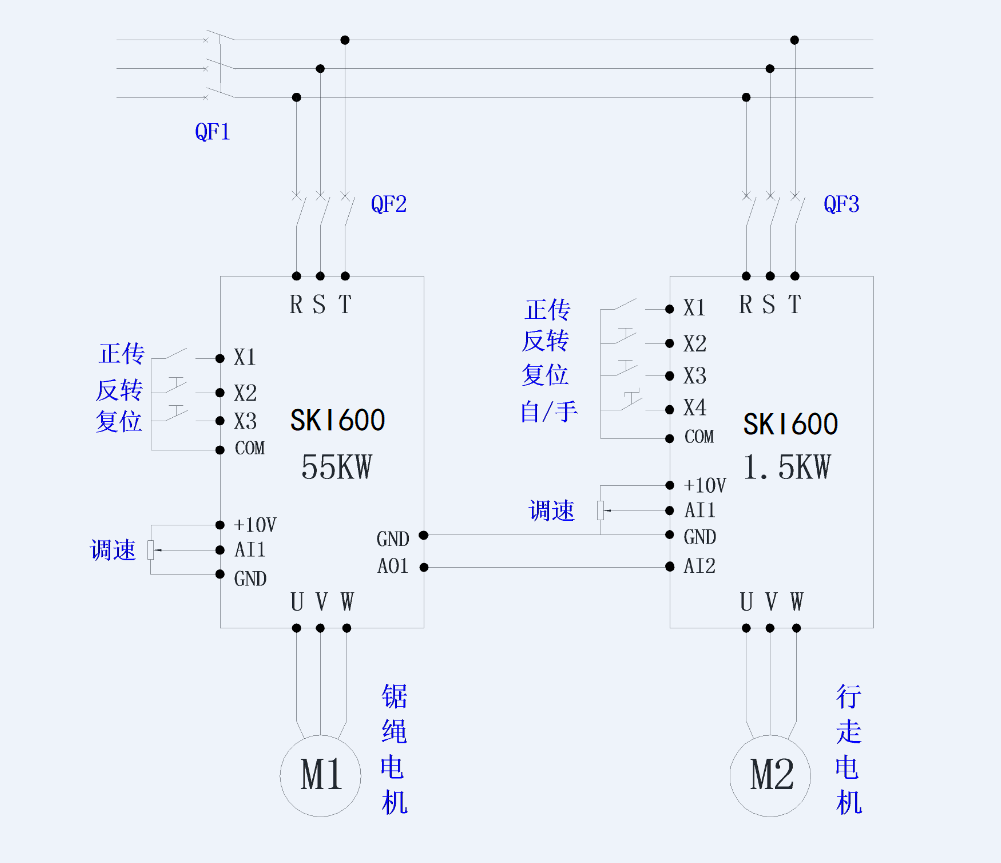

鋸繩電機速度由外部電位器給定，將其變頻器AO1輸出與電機電流設置綁定。行走電機的變頻器通過采集鋸繩變頻器AO1給定的信號進行PID運算，輸出頻率控制行走電機速度，如下圖所示；行走電機的AI1做為PID給定，AI2信號為反饋，經PID調節后輸出控制行走電機轉速，確保鋸繩電機電流穩定。
SKI600系列矢量重載變頻器+繩鋸機D1應用參數設置

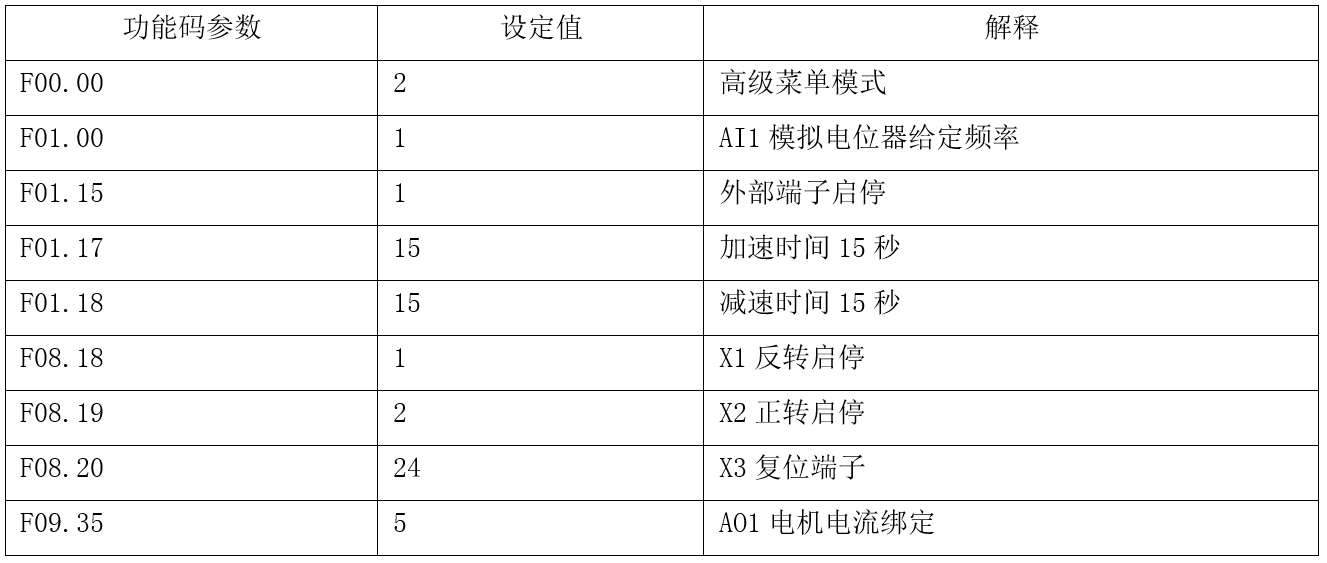

鋸繩電機參數設置

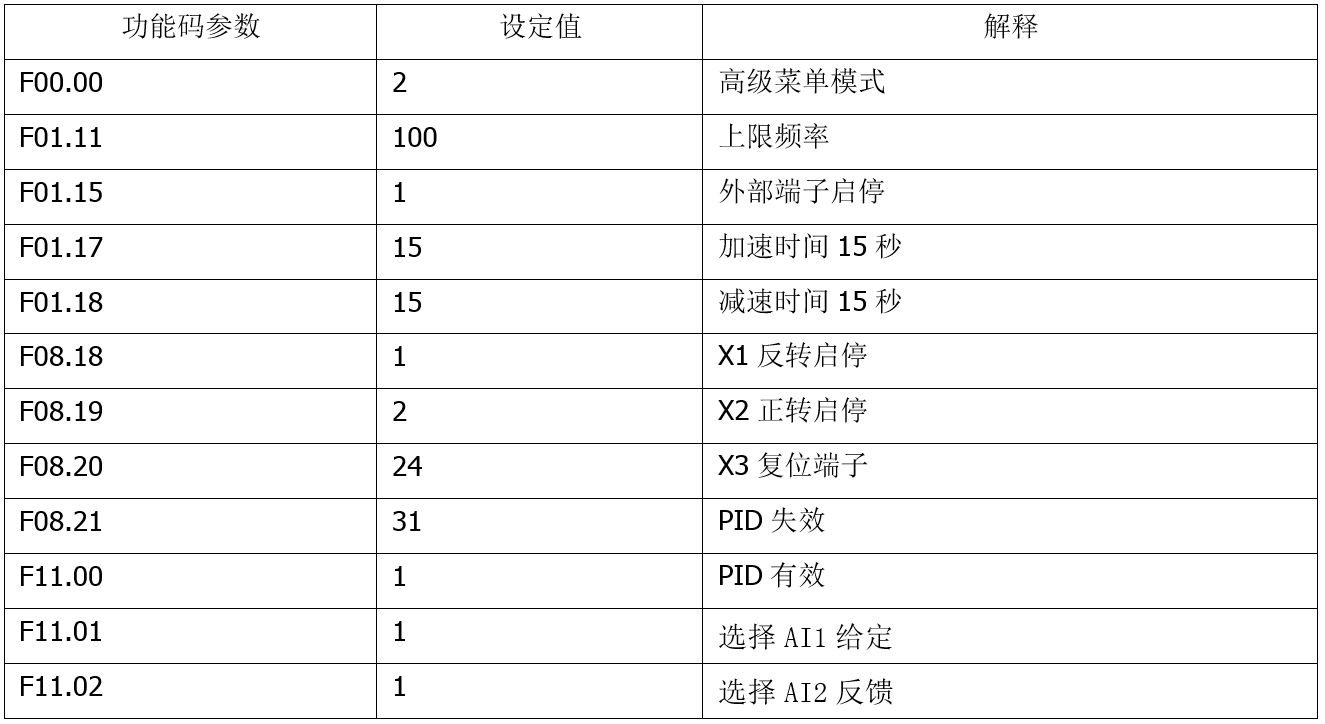

行走電機參數設置
SKI600系列矢量重載變頻器+繩鋸機組合性價比高，在提高工作效率與節能省時等方面取得了良好的應用效果。既完全滿足了工況現場要求,也充分發揮了SKI600系列矢量重載變頻器低頻大力矩和高頻穩定等特性。
